Vizsgálógép

Egységvizsgálógép

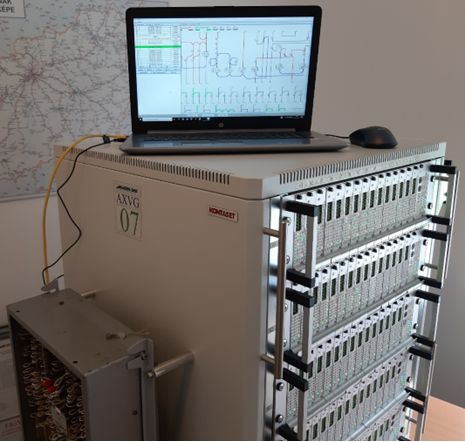

Relés logikai áramkörök automatizált és félautomatizált tesztelésére alkalmas berendezés. Legfőbb jellemzői:

• Automatizált tesztprogram.
• Automatikus és félautomatikus hibahelymeghatározás.
• Egyidejűleg 2 DC és egy AC feszültségszint használata,

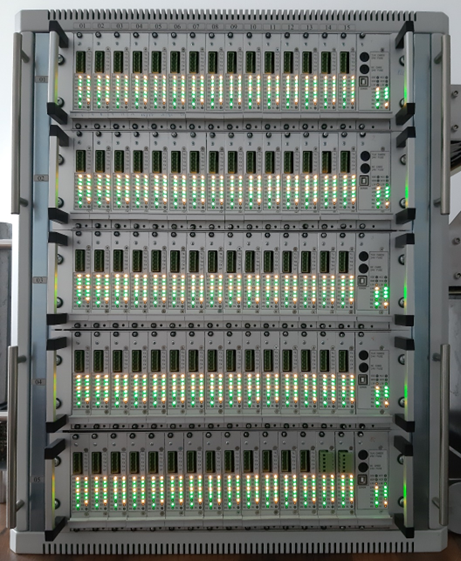

• 300 Be- és/vagy kimenet.
• Jelenleg vasúti biztosítóberendezéseknél működő D55-, D70-, D70 Sáv- és „Félsáv” egységekre van felkészítve.
• Interaktív kezelő felület, amely a vizsgálat közben kijelzi az egyes relék és relékontaktusok aktuális elvárt állapotát, valamint az elvárt feszültségszinteket.

A rendszer fontos részét képezi a vizsgálóprogram készítésére alkalmas környezet, amit a következők jellemeznek:

• Áramköri rajz bevitelére alkalmas szoftvereszköz.
• Áramköri szimulátor, ami figyelembe veszi a komponensek időfüggő működését, lehetséges hibáit, és kezelői kényszer kezeléseket (kiszigetelés, feltámasztás).
• Szimulátorral támogatott vizsgálóprogram készítő szoftvereszköz, ami
  • Kiszámítja az elvárt feszültségszinteket.
  • Figyelmeztet, ha valamely vizsgálati lépés az áramkör károsodását okozhatja.
  • Elemzi a vizsgálóprogramot teljességre és egyértelműségre.
  • „Hibahatás-adatbázist” készít, ami alapján egy másodlagos MI algoritmus statisztikai hibabecslést végez.

A vizsgálat után PDF formátumú hibanapló készíthető, ami tartalmazza az egység vizsgálati pontok eredményét, valószínűsíthető hibákat és a kezelő saját megjegyzéseit.

D55 3F Váltóegység vizsgálata

D70 Főjelzőegység vizsgálata
